一、GA42H單杠桿安全閥產品概述
GA42H單杠桿安全閥適用于工作溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許****值，介質可為蒸汽、空氣。
二、GA42H單杠桿安全閥主要零部件材料表
序號 |
零件名稱 |
材料 |
1 |
閥座 |
WCB |
2 |
閥瓣 |
2Cr13 |
3 |
重錘 |
鑄鐵 |
4 |
閥體 |
碳鋼/鉻鉬鋼 |
5 |
閥桿 |
2Cr13 |
6 |
杠桿 |
碳鋼 |
7 |
導向套 |
不銹鋼 |
三、GA42H單杠桿安全閥主要外形尺寸表
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
|||||||||||
do-z |
L |
H |
出口法蘭式 |
出口承插式 |
|||||||||
DN’ |
D2’ |
D1’ |
D’ |
n-M |
d1 |
K2 |
K3 |
D3 |
|||||
1.6 |
50 |
40×1 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
2.5 |
50 |
40×1 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
4.0 |
50 |
40×1 |
840 |
412 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
6.4 |
50 |
40×1 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |
10.0 |
50 |
40×1 |
840 |
420 |
125 |
175 |
200 |
235 |
8-M16 |
120 |
145 |
162 |
190 |

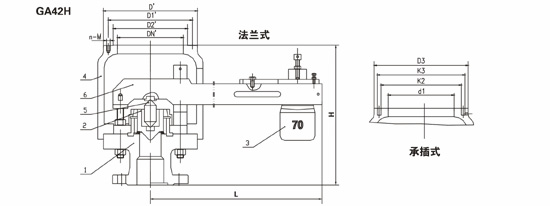

四、GA42H單杠桿安全閥主要結構圖
客戶訂貨須知：
GA42H雙杠桿安全閥主要安裝說明：
1、各種單杠桿安全閥GA42H型都應垂直安裝。
2、單杠桿安全閥GA42H型出口處應無阻力，避免產生受壓現象。
3、單杠桿安全閥GA42H型在安裝前應專門測試，并檢查其官密封性。
4、對使用中的單杠桿安全閥GA42H型應作定期檢查。
